白刚玉微粉的微观结构与性能关系

老李蹲在电镜室门口猛嘬一口烟，指着屏幕上的灰白影像直嘬牙花子：“瞅见没?就这些长得歪瓜裂枣的‘小石头’，磨起模具钢来比亲儿子还听话!”屏幕上，白刚玉微粉的微观世界正上演着一场无声的战争——这些肉眼难辨的晶体结构，才是真正决定它能不能打硬仗的“基因密码”。干了二十年磨料研发，我敢拍胸脯：不懂它的“骨相”，用再贵的粉也是瞎折腾！

一、拆开看“骨头”：白刚玉微粉的微观家底

把白刚玉微粉往电子显微镜底下塞，景象比车间还热闹：

硬骨头——α-氧化铝（刚玉相）： 占90%以上的“主力军”，六方密堆结构排得整整齐齐，莫氏硬度9.0起步。好比微缩版金刚石，棱角分明得像刀劈斧凿(图1)。业内老炮都明白——α相含量低于95%？这粉基本算废了！

“软骨病”患者——γ-氧化铝： 高温冶炼时没转化完全的“残次品”，结构松散像蜂窝煤(图2)。含量超过3%的粉，磨削时一受力就碎成渣，砂轮上糊一层“泥”，磨削力直线掉档。去年有批退货的粉，γ相超标到5%，磨不锈钢活像用橡皮擦，气得车间主任直跳脚。

“混血儿”——尖晶石相： 原料里的杂质(SiO₂、Fe₂O₃)和氧化铝乱搭的“违章建筑”，硬度和韧性两头不靠。电镜下一眼就能逮住——颜色发灰，形状像融化的糖块(图3)。这玩意儿含量超过1.5%，磨精密轴承准出振纹！

车间口诀：

“α相是钢，γ相是糠，尖晶石就是老鼠屎一锅汤”

二、微观结构咋指挥“战场表现”?

1. 晶体形貌 vs 磨削力——看“脸”的时代?

板状晶体（图4）： 像摔碎的玻璃片，薄而锋利。切软材料如快刀削蜡，但一碰硬茬就拦腰折断——适合磨铝合金、铜件这类“软柿子”。

等轴晶粒（图5）： 长得敦实像小米粒，抗造!磨淬火钢时，钝了也不碎，硬生生“啃”出火。某刀具厂用等轴晶粉磨M42高速钢，寿命比板状晶粉长30%。

碎块聚合体（图6）： 一堆小晶粒抱团取暖。粗磨时效率贼高，但精磨就露馅——掉落的碎渣会划伤工件。老李曾用它磨玻璃模具，光洁度死活上不去，换单晶粉立马解决。

实战案例：

给汽车厂磨球墨铸铁曲轴，最初用板状晶粉(F80)，效率高但砂轮磨损快如流水。换成等轴晶粉后，单颗磨粒“服役”时间翻倍，综合成本降了18%!

2. 晶界纯度 vs 耐磨性——脏缝儿毁所有!

高倍电镜下，晶界处的“脏东西”无所遁形：

钠玻璃相（图7）： 原料里Na₂O没排净，冷却时在晶界析出。像给晶体抹了层油——磨削时打滑不说，高温下还软化粘砂轮。某厂用含钠高的粉磨钛合金，砂轮糊死像年糕，被迫停机清轮。

微气孔（图8）： 冶炼时气体没排干净，晶体里藏“气泡”。受力时从这儿开裂，粉提前报废。有批风电齿轮磨削出现异常划伤，一查是粉里微孔超标，磨粒中途碎裂刮伤齿面。

血泪教训：

晶界干净的粉(杂质<0.3%)，砂轮寿命能延长40%!我们检测过某进口粉——晶界透亮得像冻冰，贵是有道理的。

3. 粒度分布 vs 表面精度——别信“平均”的鬼话!

“D50=10μm”的粉，实际可能是这德行(图9)：

窄分布（±2μm）： 颗粒大小整齐如军训方阵。精磨陶瓷基板时，切痕深度一致，Ra轻松压到0.1μm以下。

宽分布（±5μm）： 大颗粒带着小跟班瞎跑。磨硅片时，一颗“出头鸟”就能划出致命伤!某光伏厂吃过亏——标称F1200的粉，实际混进3%的F800颗粒，整批硅片报废。

自检土法：

取0.5g粉摊在玻璃板上，喷水雾后放大镜观察。颗粒大小均匀的，水膜颜色一致;大小混杂的，显出斑驳水晕——这粉趁早别上精密机床!

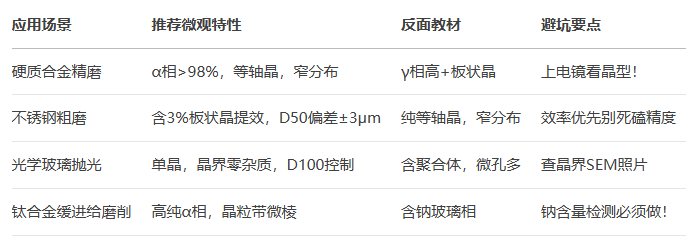

三、选粉实战：对着“骨相”下菜碟

四、车间里的“望闻问切”

好粉不用等电镜，老师傅有土招：

搓： 沾湿手指捻粉——纯α相的粉划手感强;含γ相多的发涩。

听： 精磨时贴耳听声——切削音清脆连贯是好粉;声音发闷带“咯吱”响，八成有杂质相捣乱。

看： 磨削火花细密均匀，说明粒度整齐;火花忽大忽小乱溅，赶紧查粉!

量： 同一批活，砂轮磨损量突然增大15%以上?先怀疑粉的晶体结构变异!

上个月修轧辊，徒弟抱怨新买的粉“没劲儿”。我抓把粉往铁板上划——留白痕浅淡无力。送检果然α相仅92%，供应商掺了回收料!好粉划金属，该像刀刻蜡——深、亮、脆！

结语：

白刚玉微粉哪是什么“死物”?电镜下的每颗晶体都在厮杀——棱角对抗工件，晶界抵御高温，气孔暗藏杀机。选粉如相马，不看毛色看筋骨。 下次您捏起一撮白刚玉粉时，不妨多想想：这些微观世界里的“变形金刚”，是否已为您的战场备好了最硬的盔甲、最利的刀?毕竟在纳米级的精度战场上，胜负早在炉火纯青的晶体中注定。显微镜下的战场，才是真正的决胜之地!
