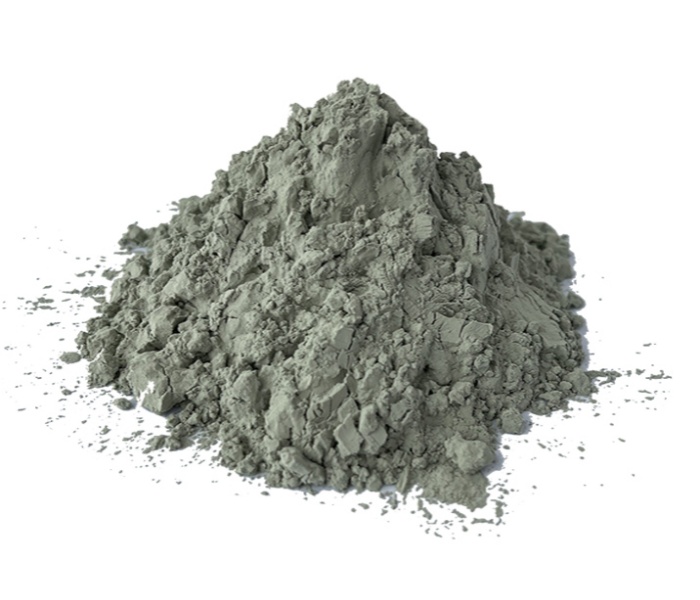

绿碳化硅微粉对表面处理技术的影响

前两天有个做机械密封的朋友打电话来，问他们那批陶瓷密封环老是抛不亮，换了好几种磨料都不行。我问他："试过绿碳化硅没?"他愣了一下："那不是切硅片用的吗?"这话让我想起来，很多人对绿碳化硅的印象还停留在光伏切割上，其实这些年它在表面处理领域的作用，早就不可同日而语了。

一、硬度够硬，但更重要的是"脆"

先说绿碳化硅最核心的特点：硬，但不是傻硬。莫氏硬度9.2-9.4.比白刚玉的9.0还要高出一截，仅次于金刚石和立方氮化硼.但真正让它适合表面处理的，不是这个硬度数字，而是它的脆性。

这话听着有点矛盾——脆不是缺点吗?做磨料不是越硬越耐磨越好?

其实在精密抛光这块儿，恰恰相反。绿碳化硅的自锐性好，颗粒在压力下会沿着晶体解理面碎裂，不断露出新的锋利刃口.这意味着它不像金刚石那样"钝了就打滑"，也不像刚玉那样"磨秃了就成了滚珠"。它是一直在"换刀片"，切削效率从头到尾都稳定。我一个在轴承厂干过的哥们儿说得形象："用绿碳抛不锈钢密封圈，就像用新剃须刀刮胡子，一遍过去就干净，不用来回蹭。"

二、从"磨得掉"到"磨得精"

绿碳化硅对表面处理最大的影响，我觉得是把"磨削"这个概念从粗活变成了细活。早些年大家说磨削，就是除锈、去氧化皮、打毛刺，差不多就行。但这些年下游客户要求越来越高——半导体芯片要纳米级平整，光学镜头要亚微米级光洁，陶瓷轴承要镜面般光滑.

绿碳化硅恰好能接住这活儿。

粗磨阶段：用W40-W20的粒度，能快速去除陶瓷烧结后的表皮层、硬质合金的毛刺，效率比白刚玉高30%不止.

精磨阶段：换到W10-W5.表面粗糙度能控制在Ra 0.1微米左右。这时候工件摸上去已经滑溜溜的了，但放大镜下还能看到细微纹路。

超精抛光：用W1.5甚至更细的，配合氧化铈抛光液，氮化硅轴承球的表面粗糙度能从Ra 0.1微米干到Ra 0.005微米.这是什么概念?比头发丝细一万倍。用这种球做的轴承，寿命能提升三成以上。

三、不跟工件"较劲"，这是个本事

除了硬和脆，绿碳化硅还有个容易被忽略的优点：化学性质稳定。它在常温下基本是惰性的，不跟大多数金属、陶瓷发生反应.这对于表面处理来说太重要了——你磨的是工件表面，不是往里头"掺杂质"。举个例子，钛合金加工。这材料又粘又活泼，用普通磨料磨，容易产生热影响区，甚至表面氧化。绿碳化硅导热性好，磨削热量散得快，加上化学惰性，磨出来的钛合金表面干净、无污染.再比如电子陶瓷，像氮化铝基板，要是磨料里含铁、含杂质，渗进去就是电学缺陷，整批报废。高纯度的绿碳化硅(SiC≥99%)就能避开这个坑.

四、不光是磨，还能"造"

这几年我还发现一个趋势：绿碳化硅开始从"减法加工"往"加法加工"渗透。一个是喷砂强化。用绿碳化硅微粉喷陶瓷表面，不是为了去肉，而是为了"造肉"——通过控制喷射压力和角度，让表面产生压应力层，提高疲劳强度。或者适当打毛，让后续的PVD涂层能抓得更牢.另一个是功能性涂层添加。有人在研究把8000目的绿碳化硅加到不粘锅涂层里，耐磨性明显提升;加到PETG板材表面涂层里，耐划伤能力翻倍.这思路挺有意思——既然它能磨，那就让它待在表面，一直磨那些想划伤工件的东西。

五、光伏之后，表面处理是下一个主战场

前几年一提绿碳化硅，大家第一反应是光伏硅片切割。那时候光伏火，微粉供不应求.但这几年金刚线切割普及了，游离磨料切割需求下降，很多厂子开始转型。转去哪儿?表面处理。半导体晶圆背面减薄、光学玻璃精密抛光、工程陶瓷轴承研磨、医疗器械表面处理……这些领域对精度要求越来越高，对磨料要求也越来越刁。绿碳化硅正好卡在这个位置上——比白刚玉硬，比金刚石便宜，比氧化铝纯，比石榴石锋利.

有个老客户跟我说过一句话，我琢磨了好几年："磨料这东西，不是越硬越好，是'刚好硬'才好。"绿碳化硅在表面处理领域的角色，恰恰就是那个"刚好硬"——硬到能啃下硬质合金、工程陶瓷，脆到能不断自锐保持锋利，纯到不污染工件表面。它不是最耀眼的那个，金刚石比它亮;也不是最便宜的那个，棕刚玉比它贱。但在精密表面处理这个行当里，它是最"懂事"的那个——知道什么时候该使劲，什么时候该收手，知道怎么把活儿干得漂亮还不留麻烦。这可能就是它最大的本事。
