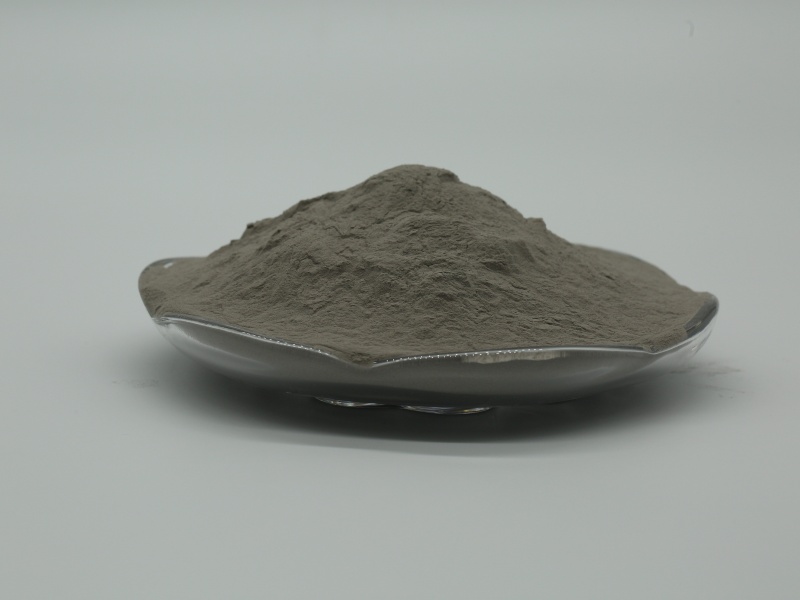

棕刚玉微粉的物理与化学特性分析

上周末去一个做磨料的朋友那儿喝茶，他正拿着显微镜看刚出厂的一批棕刚玉微粉。见我凑过来，就把镜头往我这边推了推：“来，看看这玩意儿长啥样。”我凑近一瞅，一个个棕红色的小颗粒，有棱有角的，跟碎玻璃碴子似的。朋友笑着说：“别看它不起眼，这里头的门道，够咱研究半辈子的。”棕刚玉微粉这东西，说白了就是铝矾土经过两千多度高温熔炼出来的“工业牙齿”。今天就跟大家聊聊，这颗“牙齿”到底有啥特别的。

先说物理特性——硬，但不是傻硬

棕刚玉微粉最拿得出手的，就是硬度。莫氏硬度9.啥概念?钻石是10.它比钻石软一点，但比大多数材料都硬。显微硬度在1800-2200公斤每平方毫米之间。这个硬度卡得特别巧妙——比它软的材料磨不动玻璃和金属，比它硬的比如金刚石，又容易把工件划出深痕。棕刚玉正好处于“能干活又不暴力”的区间，所以在磨料这行混得风生水起。

还有个关键指标叫“韧性”。韧性这东西，听着玄乎，其实好理解——就是颗粒扛不扛砸。有的材料硬度高但脆，一压就碎;棕刚玉不一样，它韧性好，能承受较大的压力，抗破碎能力强。朋友打了个比方：好比核桃和玻璃球，都硬，但你拿锤子砸，核桃碎了，玻璃球可能弹开。棕刚玉就像那个玻璃球，在磨削过程中不容易碎，能一直保持切削力。

密度方面，棕刚玉颗粒密度在3.95-4.0克每立方厘米之间，比水重得多，所以调抛光液的时候得一直搅拌，不然一会儿就沉底了。堆积密度大概1.53到1.99.这个指标跟颗粒形状有关系——形状规整的，堆得密实;形状不规则的，空隙大，堆积密度就低。熔点这块儿也值得一提。棕刚玉的耐火度能到1850-2100℃。我朋友说，有次他们厂里做实验，把棕刚玉微粉扔进高温炉里烤，拿出来一看，颗粒还是那个颗粒，颜色都没咋变。这玩意儿耐高温的本事，用在耐火材料上特别合适。

再说热学性能——受热不“闹脾气”

材料受热会膨胀，这是常识。但膨胀多少、均匀不均匀，对精密加工来说差别大了去了。棕刚玉的热膨胀系数在20到400度之间大概是6.4.到800度升到7.6左右。这个数啥意思?就是温度变化时，它尺寸变化比较小、比较稳，不会突然“抽风”。比热容是1.1千焦每公斤每开，说明它吸热慢、散热也慢。在磨削过程中，摩擦生热是难免的，棕刚玉能把这部分热扛住，不会因为局部高温就变性或者开裂。还有个指标叫“线膨胀系数”，不同厂家的数据有点出入，有的给的是7-9.我琢磨着，这可能跟原料纯度、冶炼工艺有关，毕竟每个厂子的配方不太一样。

最后说化学特性——老实本分不惹事

棕刚玉的化学成分，核心是氧化铝(Al₂O₃)。不同粒度、不同品级的微粉，氧化铝含量不太一样。粗一点的，含量能到95%以上;细到几百目，可能会降到92%出头。为啥?因为越细的粉，加工工序越多，难免带进一些杂质。其他成分里，二氧化硅一般不超过1.5%，三氧化二铁得控制在0.5%以下，不然研磨金属件的时候容易留下锈斑。晶体结构是三方晶系，主要矿物相是α-Al₂O₃。这个α相是刚玉最稳定的形态，硬度高、化学惰性强。

说到化学惰性，棕刚玉在这方面特别“老实”。它是两性氧化物，跟酸反应不剧烈，在王水和氢氟酸里也只是稍微有点腐蚀;跟碱反应也温和，只有强碱的热溶液才会让它有点反应。我朋友说，他们厂的微粉拿去测酸碱度，基本就是中性(pH=7)。这特性在抛光液里特别重要——不会跟其他添加剂起反应，不会腐蚀工件，老老实实干自己的活儿。还有个指标叫“磁性物含量”。这玩意儿听着专业，其实特关键。棕刚玉冶炼过程中难免混入铁质，如果不去干净，磨精密件的时候就会留下划痕。好的微粉磁性物含量能控制在0.038%以下，甚至更低。怎么做到的?一遍遍磁选，直到把铁吸干净为止。

不同粒度，性格也有差异

棕刚玉微粉的粒度从W63到W7.再到更细的几千目，越细的粉，用途越精密。粗粉主要做切割、粗磨，靠的是硬度和韧性;细粉做抛光、精磨，靠的是粒度均匀和化学稳定性。朋友说，他们给光学玻璃厂供的W10以下的微粉，要求特别严——不能有粗颗粒，不能有杂质，不然抛光的时候整片玻璃就花了。

那天临走时，朋友装了一小瓶棕刚玉微粉让我带回去。透明的玻璃瓶里，棕红色的粉末细腻得像面粉，但在指腹上一搓，那种细微的、坚硬的颗粒感，又提醒你这是能“啃”得动玻璃的家伙。就这么个小东西，从铝矾土到电弧炉，再到破碎、筛分、磁选、水洗、分级，十几道工序下来，才有了这些稳定的物理化学特性。工业材料就是这样，看着不起眼，但每一项指标背后，都是几十年的技术积累。下次你拿着手机拍照，或者戴上眼镜看风景，或许可以想想——那片透亮的玻璃，能磨得那么平整光滑，背后就有这些棕红色的微小颗粒，曾经出过一份力。
