绿碳化硅微粉粒度分布精准控制方案

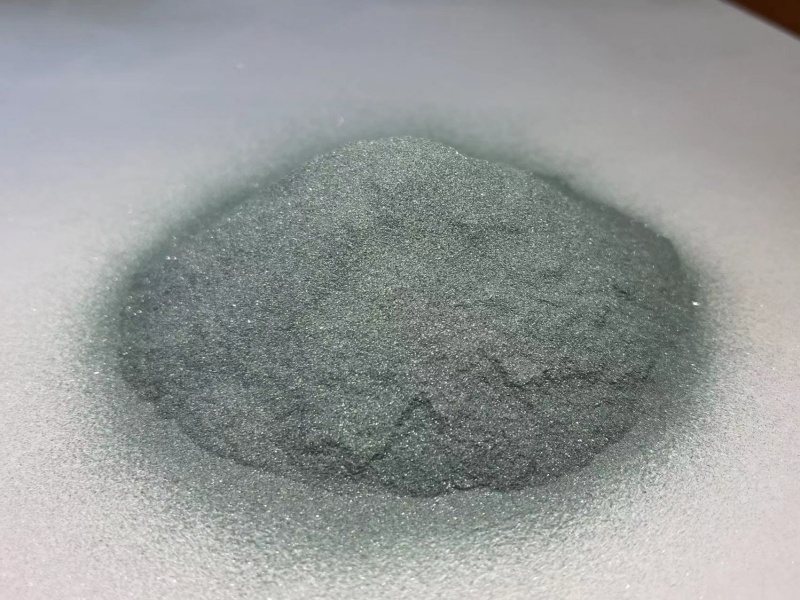

在绿碳化硅微粉的生产和应用圈子里，大家都清楚一个理儿：这微粉的粒度分布，可不是随便调调就行的。不管是做耐火材料、磨具，还是用于半导体切割、精密研磨，粒度分布一旦乱了套，后续所有工序都得跟着出问题。就拿我们合作的几家磨料加工厂来说，之前有批微粉因为粒度分布没控制好，给客户发过去后，做精密研磨时直接把工件表面磨出了深浅不一的划痕，整批货都退了回来，不仅赔了违约金，还丢了长期合作的客户。今天就结合咱们实际生产中的经验，好好唠唠绿碳化硅微粉粒度分布的精准控制方案，全是实操里的干货，没有那些虚头巴脑的理论。

首先得明确，绿碳化硅微粉的粒度分布，核心是要把颗粒大小的范围、均匀度控制在指定区间，常用的指标就是中位粒径 D50、粒度分布宽度 Span 值，还有 D10、D90 这几个关键数值。D50 是颗粒的中间值，直接决定微粉的整体粗细;Span 值 =(D90-D10)/D50.数值越小，说明颗粒分布越窄，也就是颗粒大小越均匀，这是精准控制的核心目标。一般来说，用于精密领域的绿碳化硅微粉，Span 值必须控制在 1.0 以内，D10 和 D90 的差值不能超过 20μm，不然根本达不到客户的精度要求。

要实现精准控制，第一步得从原料破碎环节下手，这是粒度分布的源头。我们合作的工厂之前用的是普通颚式破碎机，破碎后的颗粒大小参差不齐，大的能有上百微米，小的只有几微米，后续再怎么筛选都很难调好。后来换成了液压圆锥破碎机 + 细碎机的组合，破碎效率高，还能把原料破碎成更均匀的粗颗粒。这里有个关键操作，就是控制破碎后的粗颗粒粒径，必须在 100-150μm 之间，而且要通过振动筛进行分级，把超过 150μm 的粗颗粒重新返回破碎机破碎，低于 50μm 的细粉单独收集，不能混进主流程里。我们试过，要是粗颗粒粒径控制不好，后续的研磨和分级环节压力会特别大，粒度分布很难达标。

破碎之后，就到了研磨环节，这是影响粒度分布的关键步骤。绿碳化硅的硬度特别高，莫氏硬度能达到 9.2 级，普通的球磨机研磨效率低，还容易让颗粒出现团聚现象。现在我们大多用立式搅拌球磨机，这种设备研磨效率高，而且能通过控制研磨时间、球料比来精准调整颗粒细度。球料比控制在 4:1 到 5:1 之间最合适，球磨介质用的是直径 1-3mm 的氧化锆球，硬度高、耐磨，不会混入杂质影响粒度。研磨时间也得根据目标粒度来定：比如要做 D50 为 10μm 的微粉，研磨时间就控制在 60-90 分钟;要是 D50 在 5μm 左右，就得研磨 120-150 分钟，但时间不能太长，不然会产生过细的粉尘，导致 Span 值变大。我们还会在研磨过程中每隔 15 分钟取样一次，用激光粒度仪检测，实时调整研磨参数，避免出现粒度偏差。

研磨完成后，分级环节是把控粒度分布的最后一道关口，也是最容易出问题的地方。我们用的是高精度气流分级机，这种设备能根据颗粒的沉降速度和离心力，把不同大小的颗粒分开。分级的关键是要调整好分级轮转速和进气量：转速越高，分级越细，能把大颗粒拦截下来返回研磨机重新研磨;进气量则要控制在 8-12m³/h，进气量太大，细粉会被吹走，导致收率降低;进气量太小，大颗粒无法分离，影响粒度分布。比如我们要生产 D50=8μm 的微粉，分级轮转速就设定在 3800-4200r/min，进气量 10m³/h，分级后的颗粒 D90 能控制在 15μm 以内，Span 值稳定在 0.8-0.9 之间。

还有一个容易被忽略的点，就是原料和研磨介质的纯度。绿碳化硅微粉里要是混入了杂质，比如铁屑、石英砂，不仅会影响粒度检测的准确性，还会在使用时划伤工件。我们每次进料都会检测纯度，确保绿碳化硅含量在 98.5% 以上，杂质含量低于 0.5%。研磨介质也会定期更换，氧化锆球使用超过 500 小时就会更换，避免磨损后的杂质混入微粉。另外，分级后的微粉要进行离线复检，每批次都要检测 D10、D50、D90 和 Span 值，只有全部符合标准才能包装出厂，不合格的就重新返回分级环节，绝不流入市场。

当然，实际生产中也会遇到一些突发情况，比如原料品质波动、设备参数漂移。我们的做法是建立实时监测体系，在破碎、研磨、分级的关键节点都安装在线粒度检测仪，一旦发现数值偏离标准范围，系统会自动报警，操作人员就能及时调整参数。比如上次有批原料硬度比平时高，研磨后的 D50 偏大，我们就适当延长了研磨时间 10 分钟，同时提高分级轮转速 200r/min，很快就把粒度分布调回了标准区间。

总的来说，绿碳化硅微粉粒度分布的精准控制，不是靠某一个环节的单独操作，而是从原料破碎、研磨、分级到检测，全流程的精细化管控。只要把每个环节的关键参数调到位，再结合实时监测及时调整，就能生产出粒度分布均匀、稳定性高的绿碳化硅微粉。这不仅能提高产品的市场竞争力，还能减少客户的售后问题，对咱们生产企业来说，是实实在在能降本增效的事。希望这些实操经验，能帮到同行们，也让大家在绿碳化硅微粉的生产中，少走弯路，做出更优质的产品。
