高纯绿碳化硅微粉冶炼与提纯技术

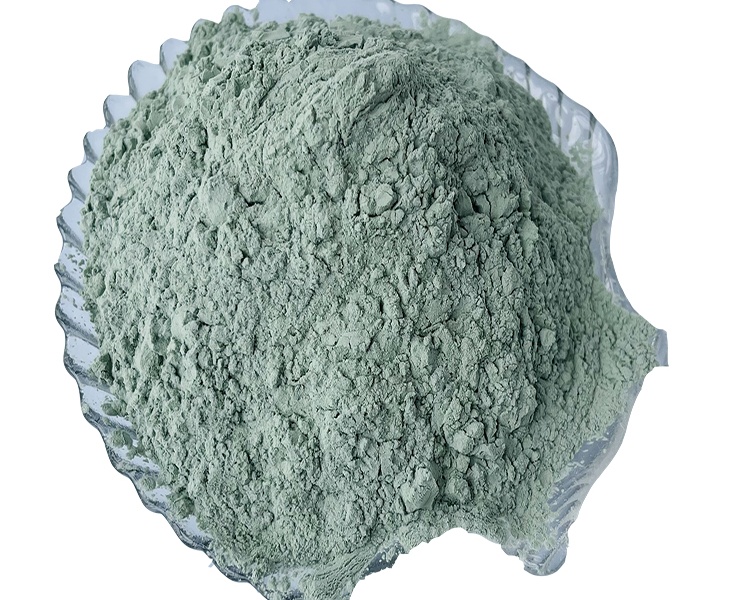

说起高纯绿碳化硅微粉，可能很多人不太熟悉，但它在光伏、半导体、高端磨料等领域，可是妥妥的“核心配角”，被誉为工业制造的“绿色钻石”。它的莫氏硬度能达到9.2-9.3.纯度更是要达到99%以上，才能满足高端行业的要求，而这一切，都离不开成熟的冶炼与提纯技术。今天就用通俗的话，跟大家聊聊这门技术，避开那些生硬的专业术语，让不管是业内从业者还是新手，都能看明白。

先说说冶炼环节，这可是生产高纯绿碳化硅微粉的基础，就像盖房子要打地基一样，一步都不能马虎。它的冶炼原料很有讲究，不是随便找些矿石就行，主要用高纯石英砂、低硫石油焦，还要加一点食盐作为净化剂，从源头减少杂质。这里给大家提个醒，原料纯度直接决定后续产品质量，石英砂的SiO₂含量得≥99.5%，石油焦的固定碳含量也要≥98.8%，不然炼出来的产品纯度根本不达标。

冶炼的核心设备是艾奇逊电阻炉，这玩意儿可不简单，能产生2200-2500℃的超高温，比炼钢的温度还要高不少。把配好的原料均匀装入炉芯，通入数万安培的大电流，依靠炉芯自身电阻发热，让原料在高温下发生反应，这个过程要持续7-10天，不能急于求成。很多小厂家图快，缩短冶炼时间，结果炼出来的结晶块杂质多、结晶不完整，后续再怎么提纯都没用。

冶炼完成后，出来的是大块的绿碳化硅结晶块，颜色翠绿的部分纯度最高，边缘杂质多的要单独分开处理。接下来就是破碎环节，把大块结晶块先粗碎、中碎，再用气流磨或球磨机加工成微粉，这里要注意，破碎过程中不能引入新的杂质，不然之前的努力就白费了，所以设备内衬一般要用陶瓷或氧化锆材质。

重点来了，提纯技术，这是让绿碳化硅微粉达到“高纯”标准的关键，也是最考验技术的环节。刚破碎后的微粉，里面还含有游离碳、金属杂质和少量硅氧化物，必须通过一系列工艺去除，常见的提纯方法主要有酸洗、碱洗和浮选，实际生产中大多会组合使用。

酸洗是最常用的第一步，就是把微粉放入盐酸、氢氟酸的混合溶液中浸泡，利用酸的腐蚀性，去除里面的铁、铝等金属杂质。这里给大家说个小技巧，浸泡时间要控制好，一般2-4小时，还要不停搅拌，让杂质充分反应，时间太短杂质除不干净，太长又会浪费药剂，增加成本。浸泡完成后，用去离子水反复冲洗，直到冲洗后的水呈中性，不然残留的酸会影响微粉的化学稳定性。

如果里面的游离碳含量比较高，就需要加上浮选工艺。简单说，就是用专门的浮选剂，让游离碳漂浮在水面上，而绿碳化硅微粉沉淀在底部，这样就能把游离碳分离出来，这个过程要控制好水温，一般在25-30℃，效果最好。对于一些纯度要求极高的产品，还要加上碱洗工艺，去除残留的硅氧化物，进一步提升纯度，让SiC含量达到99.5%以上。

提纯完成后，还要进行干燥、除磁和分级处理。干燥要在低温下进行，防止微粉结块;除磁是为了去除破碎过程中可能混入的微量铁杂质，避免影响后续使用;分级则是根据客户需求，筛选出不同粒径的微粉，从几微米到几十微米不等，适配不同的应用场景。

很多人可能觉得，冶炼和提纯只要按照步骤来就行，其实不然，里面的细节太多了。比如冶炼时的温度控制，稍微偏差几十度，就可能影响结晶质量;提纯时的药剂配比，比例不对，杂质就除不干净。现在很多厂家都采用智能化设备，实时监测温度、浓度等参数，既提高了效率，也保证了产品稳定性，不像以前全靠工人经验操作，误差很大。

总的来说，高纯绿碳化硅微粉的冶炼与提纯，是一个“精雕细琢”的过程，从原料筛选到冶炼，再到提纯、分级，每一步都有严格的要求。它不像普通碳化硅那样粗放生产，既要保证高硬度，也要控制高纯度，这也是它能应用于高端领域的关键。随着光伏、半导体行业的发展，对高纯绿碳化硅微粉的需求越来越大，冶炼与提纯技术也在不断升级，未来会更加高效、环保，既能保证产品质量，也能减少对环境的影响。
