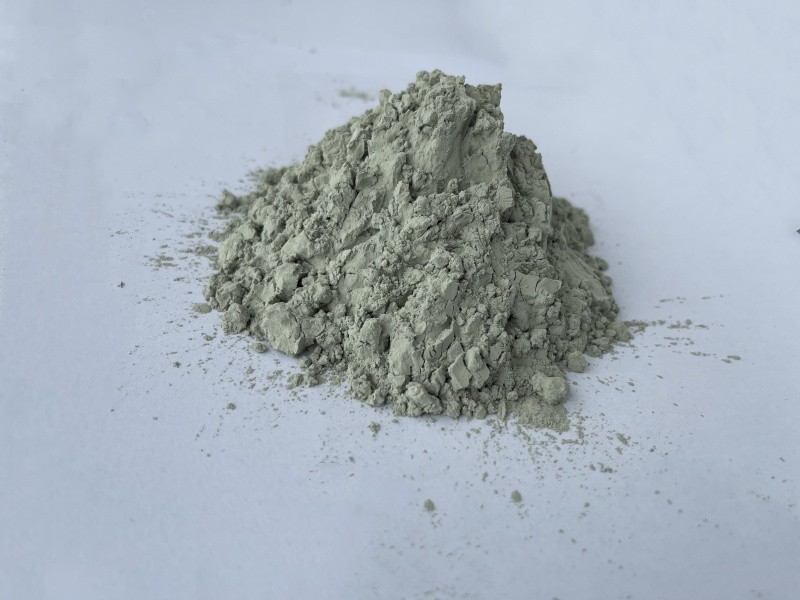

绿碳化硅微粉在光学器件制造中的应用

在光学器件制造领域，精度和品相永远是核心命脉。镜头镜片、光学棱镜、红外光学元件等产品，对表面平整度、透光性、光洁度的要求近乎苛刻，一丝细微划痕、微小粗糙度瑕疵，都会直接影响光学成像效果，导致产品报废。在众多精密加工辅料中，绿碳化硅微粉凭借独特的物理和研磨特性，成为光学器件打磨、抛光、精磨工序中不可或缺的关键材料，被广泛应用于各类中高端光学器件的加工生产中。

很多人疑惑，光学精密加工为何偏偏选用绿碳化硅微粉?其实对比白刚玉、普通碳化硅等常规磨料，它的优势十分突出。绿碳化硅微粉纯度高、晶体结构致密，硬度适中且颗粒均匀，最关键的是自锐性极佳。简单来说，在研磨抛光过程中，粉体颗粒会不断产生新的锋利切削面，不会像部分磨料那样轻易钝化、打滑。同时它质地细腻、硬度均匀，不会出现超大颗粒杂质，能最大程度避免光学玻璃、晶体表面产生深划痕，完美适配光学器件的高精度加工需求。

除此之外，绿碳化硅微粉化学性质稳定，耐酸碱、不易氧化，加工过程中不会和光学玻璃、镀膜基材发生化学反应，不会产生腐蚀、变色、污染等问题。这一点在光学制造中尤为重要，很多高端光学器件带有特殊镀膜、晶体涂层，对加工辅料的化学惰性要求极高，普通磨料容易造成基材表层损伤，而绿碳化硅微粉能完好保护器件基材和表层结构，这也是它长期占据光学加工市场的核心原因。

在实际生产流程中，绿碳化硅微粉的应用主要集中在粗磨、精磨和预抛光三大核心工序。光学毛坯器件成型后，表面粗糙、尺寸偏差较大，首先需要粗磨工序修整外形、去除余量。这一阶段会选用粒度稍大的绿碳化硅微粉，研磨效率高、切削力强，能快速打磨掉毛坯多余基材，且不会产生崩边、开裂等损伤，为后续精加工打下基础。

进入精磨环节，就要更换超细粒度的绿碳化硅微粉，这是决定光学器件成像精度的关键一步。经过精磨处理后，器件表面的宏观瑕疵会被完全去除，粗糙度大幅降低，工件尺寸精度可以控制在微米级。行业内多数光学透镜、平面镜、滤光片，都是依靠超细绿碳化硅微粉的精细研磨，实现表面均匀细化，让后续抛光工序更加省心，有效提升成品良品率。

在预抛光工序中，绿碳化硅微粉的作用同样无可替代。它可以提前抚平精磨后残留的细微纹路，优化基材表面平整度，大幅降低后续抛光液的耗材损耗。相比于直接抛光，搭配绿碳化硅微粉预加工的光学器件，表面光洁度更高，成像畸变率更低，非常适配手机镜头、车载光学器件、精密仪器镜片等批量生产场景，兼顾加工精度与生产效率。

除了核心研磨抛光，绿碳化硅微粉还可用于光学器件的辅助改性加工。将超细高纯绿碳化硅微粉添加到光学防护涂层、粘接基材中，能够提升涂层的耐磨性、抗刮性和耐候性，让光学器件在户外、高温、摩擦环境下不易磨损、透光性能更稳定，有效延长光学产品的使用寿命。

现如今，光学行业朝着高清成像、微型化、高精度方向快速发展，市场对光学器件的表面品质、加工精度要求越来越高。传统磨料已经难以满足高端光学产品的生产需求，而绿碳化硅微粉凭借粒度均匀、切削稳定、不伤基材、化学惰性强等综合优势，成为光学精密制造的优选辅料。可以说，绿碳化硅微粉的合理运用，不仅优化了光学器件的加工工艺、降低生产损耗，更持续推动着光学制造行业向精细化、高端化升级，具备极高的工业应用价值和广阔的发展前景。
