在电子制造领域,很多人把目光放在芯片、电路板这些成品上,却常常忽略磨料微粉这类基础材料。白刚玉微粉作为一款成熟的精密磨料,凭借稳定的理化性能,已经深度渗透到电路板、半导体元器件、消费电子配件的抛光工序当中,很多电子元件想要实现平整洁净的表面,都离不开它的参与。

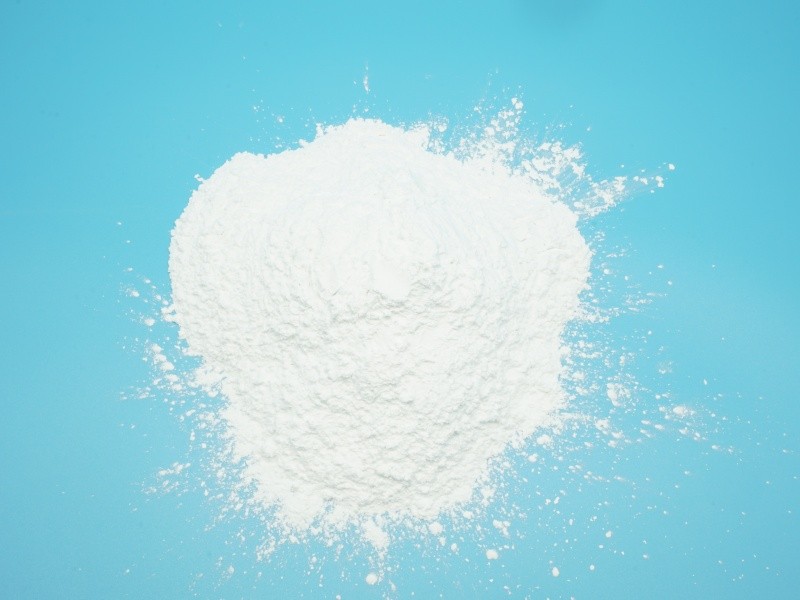

白刚玉微粉是以高纯度氧化铝为原料,经过电弧炉高温熔融、破碎整形、多级分级筛选得到的粉体材料,莫氏硬度达到 9 级,硬度高同时韧性适中,自锐性表现不错。抛光作业的时候,颗粒不断受力崩裂,持续生成新的切削刃,不会轻易磨钝失效。而且它化学性质稳定,耐酸碱,铁杂质含量很低,抛光过程不容易给电子工件带来金属污染,这一点对电子行业来说格外关键,一旦工件表面残留铁杂质,很可能造成漏电、氧化等隐患。
电路板加工是白刚玉微粉很主要的应用场景。PCB 板钻孔之后,孔壁会产生高温熔融形成的胶渣,孔口还会出现铜毛刺,如果处理不干净,后续沉铜电镀就会出现镀层断层,埋下断路的风险。实际生产中,企业会把白刚玉微粉调配成水基悬浮浆料,配合刷磨或者高压喷淋工艺,把孔壁胶渣、表面毛刺清理干净,把孔壁调整到合适粗糙度,给金属化处理打好基础。除了孔壁处理,精细线路制作前,铜箔表面也要做抛光粗化,去除氧化层,抹平表面凹凸,保障光刻胶涂布均匀,避免线路线宽出现偏差。
在半导体和晶体元器件加工环节,白刚玉微粉也发挥作用。硅片、压电晶体、陶瓷电子元件,都需要做表面精抛处理。电子元器件对表面粗糙度要求极高,一点点划痕、凸起,都会直接影响后续镀膜、光刻的成品率。这个时候就要选用粒度很细的白刚玉微粉,搭配抛光液,在化学机械抛光设备上作业,依靠粉体的微量切削作用,一点点把表面凸起磨平,得到平整度高的工件基面。它对比金刚石微粉,成本更友好,对比部分软质磨料,研磨效率又更高,批量生产时性价比优势很明显。

消费电子配件同样大量用到白刚玉微粉。手机铝合金中框、摄像头玻璃盖板、陶瓷结构件,粗加工之后表面会有刀纹、麻点,需要分段抛光。粗抛阶段选用粒度偏大的微粉快速去除加工痕迹,精抛阶段切换超细微粉,降低表面粗糙度,得到细腻均匀的外观效果。生产现场不少师傅都有体会,粉体粒度分布一定要把控好,只要混进去少量大颗粒,工件表面就会出现密密麻麻划痕,直接造成工件报废,所以微粉的分级筛选是生产采购时不能忽视的指标。
当然想要用好白刚玉微粉,并不是简单把粉体加水搅拌就可以,工艺细节决定最终成品质量。首先要按需选粒度,去除余量、清理胶渣选用偏粗的微粉;镜面精抛,就要选择 W7、W3.5 这类超细规格。其次浆料调配很关键,浓度太高容易散热差,工件容易灼伤,浓度太低磨削力度不足,生产效率上不去,还要添加合适分散剂,防止粉体团聚结块。抛光的压力、转速也要匹配工件材质,玻璃、陶瓷类脆性工件,压力不能过大,防止崩边开裂。抛光结束之后,清洗工序必须到位,工件缝隙、表面如果残留微粉颗粒,流入下道工序,会带来一系列质量问题。
客观来讲,白刚玉微粉也不是万能的。面对超高端半导体极致精密加工,它的加工上限比不上金刚石微粉;如果粉体品质把控不到位,粒度区间宽、杂质超标,反而会带来批量不良。实际生产中,工厂会结合加工要求,把它和其他磨料搭配使用,平衡品质与生产成本。
电子行业产品迭代速度越来越快,元器件不断向着小型化、高精度方向发展,对表面抛光的要求只会越来越严苛。白刚玉微粉凭借纯度高、切削稳定、性价比突出的特点,依旧是电子抛光领域不可或缺的基础磨料。很多时候决定产品良率的,恰恰就是这些不起眼的粉体材料,把粉体选型、工艺参数把控到位,才能持续稳定产出合格的电子零部件。
