揭秘绿碳化硅微粉的独特加工技术

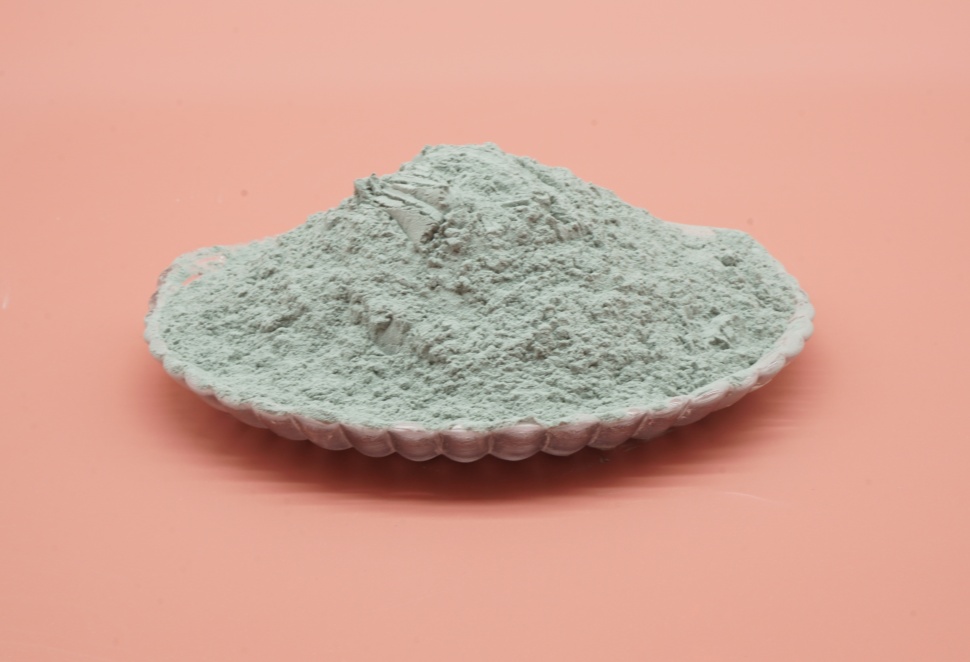

在当今工业生产的众多领域，绿碳化硅微粉作为一种重要的工业原料，因其出色的物理化学性能而备受青睐。这种硬度仅次于金刚石的人工合成材料，在精密研磨、高级陶瓷、电子器件等领域发挥着不可替代的作用。然而，要获得高品质的绿碳化硅微粉，必须经过一系列精密而复杂的加工过程。本文将深入探讨绿碳化硅微粉的制备奥秘，揭示其独特的加工技术。

原料制备与预处理

绿碳化硅微粉的加工始于原料的精心选择。工业级石英砂和石油焦炭是最主要的原料，二者的纯度直接影响最终产品的品质。生产前需要进行严格的原料检验，包括化学成分分析、粒度分布测定等关键指标。通过精确配比(通常为石英砂与石油焦炭1:1.3的比例)，确保反应过程中碳与硅的充分结合。

原料预处理环节尤为重要。石英砂需要经过水洗、磁选等多道工序去除杂质;石油焦炭则要进行焙烧处理，使其挥发分控制在1%以下。这些预处理步骤虽然增加了生产成本，但为后续的高质量产品打下了坚实基础。

高温冶炼工艺

核心的冶炼过程发生在特殊的电阻炉中。这个长15-20米、宽3-4米的巨型装置能够产生高达2200℃的温度环境。原料混合物与食盐(作为催化剂)被精确地装入炉芯外围，形成特殊的"反应带"。通电后，中心石墨电极产生的巨大热量引发化学反应：

SiO2 + 3C → SiC + 2CO↑

这一过程需要持续36-48小时，期间需要严格控制升温曲线和炉内气氛。技术人员通过观察炉体颜色变化和气体排放情况来判断反应进程。冶炼结束后，需要经过72小时的自然冷却，才能进行下一步处理。

破碎与分级技术

冷却后的碳化硅块料首先经过颚式破碎机进行粗碎，再进入圆锥破碎机进行中碎。这两道机械破碎工序将原料减小至5mm以下的粒度。随后进入关键的整形阶段，采用立式冲击破碎机进行闭路循环破碎，通过调整转子线速度和反击板间隙，获得理想的颗粒形状。

分级工艺采用多级气流分级系统，核心设备是涡轮式空气分级机。通过精确控制气流速度和分级轮转速，可将产品分为W5-W40等多个规格。这一阶段的技术难点在于保持粒度分布的集中性，通常要求D50偏差不超过±0.2μm。

精密提纯工艺

为了获得更高纯度的产品，需要采用化学提纯技术。将微粉置于混酸(氢氟酸和硝酸)体系中，在80℃条件下反应4小时，去除游离硅、铁等杂质。随后通过超声波辅助清洗和离心脱水，最后在氮气保护下进行热处理，使产品纯度达到99.9%以上。

表面改性技术

根据不同应用场景的需求，绿碳化硅微粉还需要进行表面处理。常用的方法包括：

1. 硅烷偶联剂处理：改善与有机材料的相容性

2. 钛酸酯处理：增强填料的分散性

3. 等离子体处理：提高表面活性

这些处理通常在流化床反应器中进行，确保改性剂均匀包覆在每个颗粒表面。

质量控制体系

优质绿碳化硅微粉的生产离不开严格的质量控制。现代工厂采用全流程检测系统：

- 激光粒度分析仪：实时监控粒度分布

- X射线荧光光谱仪：精确测定化学成分

- 扫描电镜：观察颗粒形貌

- 比表面积分析仪：评估产品活性

每个批次产品都需要经过30多项指标的检测，确保符合国际标准(如JIS、ASTM等)。

环保处理技术

加工过程中产生的废气、废水需要特殊处理。先进的工厂配备：

- 布袋除尘系统：处理破碎工序的粉尘

- 酸雾吸收塔：处理化学提纯的废气

- 中和沉淀池：处理工业废水

- 余热回收系统：利用冶炼炉的废热发电

这些环保设施虽然增加了约15%的生产成本，但对于可持续发展至关重要。

应用前景展望

随着技术进步，绿碳化硅微粉的应用领域正在不断扩大。在光伏产业，它被用于硅锭切割;在航空航天领域，作为高温结构材料;在电子行业，用于半导体基板的研磨。特别是近年来，纳米级绿碳化硅微粉的研发成功，为更精密的电子封装和功能陶瓷开辟了新途径。

绿碳化硅微粉的加工技术是材料科学、机械工程和化学工艺的完美结合。从原料选择到最终产品，每个环节都需要精确控制和创新突破。随着中国制造业的转型升级，绿碳化硅微粉加工技术必将朝着更精密、更环保、更智能的方向发展，为高端制造业提供更优质的原料支持。
