高纯度氧化锆砂的生产技术探索

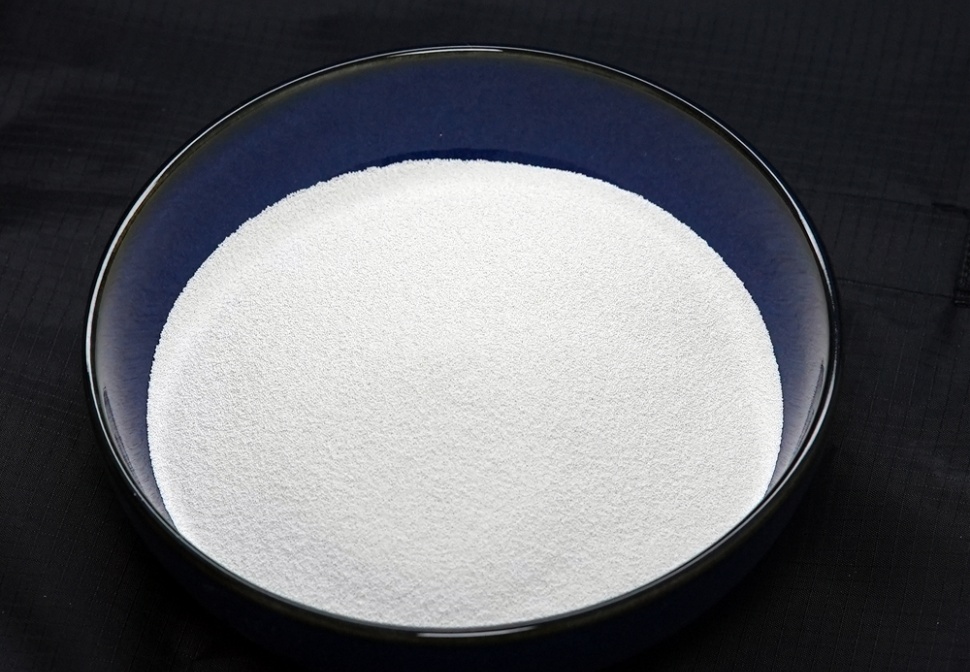

氧化锆作为一种重要的结构陶瓷材料，因其优异的物理化学性能在众多工业领域得到广泛应用。其中，高纯度氧化锆砂的生产技术一直是材料科学领域的研究热点。本文将系统探讨高纯度氧化锆砂的生产工艺、关键技术难点以及未来发展方向。

一、高纯度氧化锆砂的特性与应用

高纯度氧化锆砂通常指ZrO2含量在99.5%以上的产品，具有硬度高、化学稳定性好、耐高温等特点。在电子陶瓷、耐火材料、精密铸造等领域具有不可替代的作用。特别是其优异的抗热震性能，使其成为高温环境下的理想材料。随着科技发展，对氧化锆砂纯度的要求不断提高，推动了生产工艺的持续改进。

二、主要生产工艺路线

目前工业生产高纯度氧化锆砂主要有以下几种工艺路线：

1. 碱熔法

这是传统的氧化锆生产方法。将锆英砂与氢氧化钠在高温下反应，生成锆酸钠，再经酸洗、煅烧等工序得到氧化锆。该工艺成熟稳定，但产品纯度受原料影响较大，通常只能达到99%左右。

2. 氯化法

通过氯气与锆英砂反应生成四氯化锆，再经水解、煅烧获得高纯氧化锆。这种方法可获得99.9%以上的高纯产品，但工艺复杂，设备要求高，成本较高。

3. 等离子体法

利用高温等离子体分解锆化合物，直接获得纳米级高纯氧化锆。这是近年来发展的新工艺，产品纯度高，粒度均匀，但能耗大，工业化生产尚需突破。

三、关键技术难点分析

1. 杂质控制技术

铁、钛、硅等杂质元素的去除是高纯化的关键。通过多级酸洗、离子交换等技术可有效降低杂质含量。研究表明，控制酸洗pH值在1.5-2.0范围，采用混合酸处理，可显著提高除杂效果。

2. 晶型稳定技术

氧化锆存在单斜、四方和立方三种晶型，高温下易发生相变。通过添加适量稳定剂(如Y2O3、CaO等)，可获得稳定的四方相或立方相氧化锆。稳定剂的选择和添加量直接影响产品性能。

3. 粒度控制技术

采用特殊粉碎分级设备，配合表面改性处理，可获得粒径分布均匀的氧化锆砂。气流粉碎结合分级技术可将D50控制在5-20μm范围内，满足不同应用需求。

四、工艺优化方向

1. 原料预处理技术

对锆英砂进行焙烧预处理，可显著提高后续反应的效率。实验表明，800℃焙烧2小时后，碱熔反应时间可缩短30%以上。

2. 绿色生产工艺开发

传统工艺产生大量废酸废水，环境压力大。开发闭路循环工艺，实现资源回收利用是重要发展方向。如采用膜分离技术回收废酸中的有价值成分。

3. 自动化控制系统

引入在线检测和自动控制系统，实现工艺参数的精确调控。通过建立数学模型优化生产流程，可提高产品一致性和合格率。

五、质量检测与标准

高纯度氧化锆砂的质量检测主要包括：

1. 化学成分分析：采用ICP-AES等仪器检测主含量和杂质元素

2. 物理性能测试：包括粒度分布、比表面积、振实密度等

3. 相组成分析：XRD检测晶型组成

目前国际上主要参考ASTM C623和ISO 12677等标准。

六、应用领域拓展

随着纯度提高，氧化锆砂的应用领域不断扩展：

1. 电子陶瓷：用于生产MLCC、压电陶瓷等

2. 生物医用：牙科修复材料、人工关节等

3. 特种涂料：高温防护涂层

4. 新能源：固体氧化物燃料电池电解质材料

七、未来发展趋势

1. 超高纯化：开发纯度达99.99%以上的产品

2. 纳米化：生产亚微米级氧化锆粉体

3. 功能化：开发具有特殊表面特性的产品

4. 智能化：实现生产过程的数字化和智能化控制

高纯度氧化锆砂的生产技术正处于快速发展阶段。通过持续优化现有工艺，开发新型制备方法，加强过程控制，有望在纯度和性能上实现新的突破。同时，绿色生产和智能制造将成为未来技术发展的重要方向。随着应用领域的不断拓展，高纯氧化锆砂的市场前景将更加广阔。
