棕刚玉微粉在耐火材料中的关键应用

上个月我去洛阳参加一个耐火材料行业的交流会，茶歇时几个老总围在一起聊天。做钢厂耐材供应的王总忽然感慨：“现在钢厂要求越来越高，窑炉寿命短了根本没法交代。我们试了好几种方案，最后发现加点‘好东西’效果就出来了。”旁边的人问是啥好东西，他神秘一笑：“棕刚玉微粉啊，这东西现在可是我们配方里的‘秘密武器’。”这话说到了点子上。耐火材料这个行业，表面看是传统产业，其实里面的门道深着呢。今天咱们就专门聊聊棕刚玉微粉在这个领域里的门道。

一、先说说这东西到底是个啥

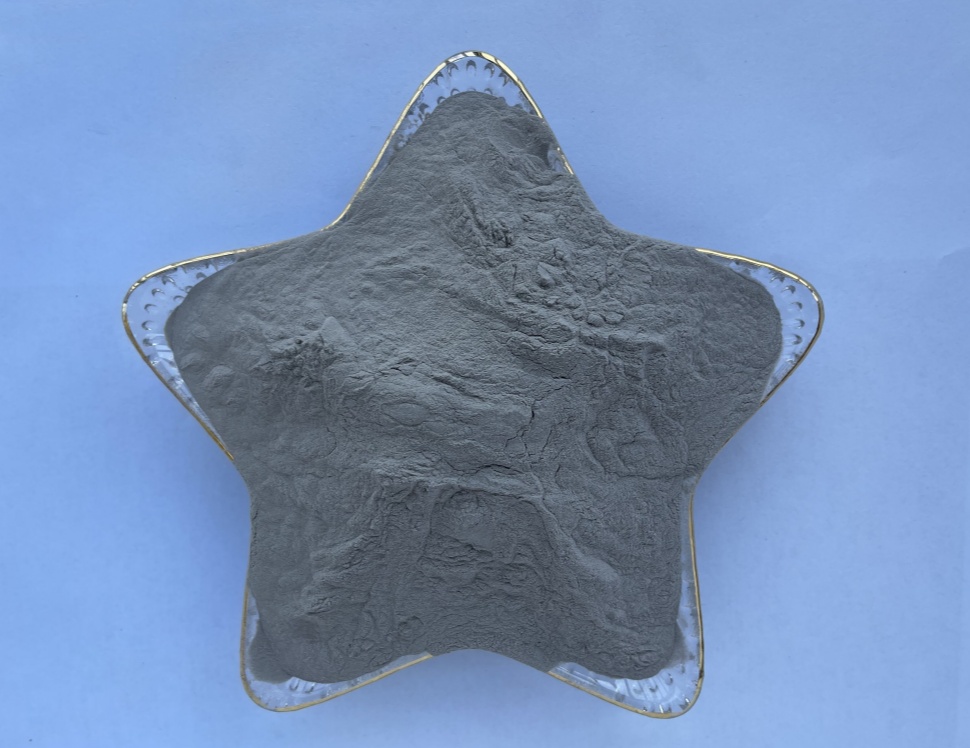

棕刚玉微粉，说白了就是把棕刚玉磨得特别细。棕刚玉大家应该不陌生，就是以铝矾土为主要原料，在电弧炉里高温烧出来的，硬度高、耐高温。而微粉呢，就是把它破碎、研磨、分级，做成比面粉还细的粉末，一般粒径在几微米到几十微米之间。

我第一次接触这玩意儿是十五年前，当时在耐火材料厂做技术员。有次实验室进了几袋棕刚玉微粉，我们几个年轻技术员还嘀咕：“这不就是细点的棕刚玉嘛，能有多大区别?”后来做了对比实验才发现——区别大了去了!同样的配方，加了微粉的试样，高温性能明显提升。那时候我才明白，在耐火材料这个行当里，“细”有细的讲究。

二、耐火材料为啥需要这“细粉末”?

要理解棕刚玉微粉的价值，得先明白耐火材料面临的实际问题。不管是钢厂的高炉、水泥厂的回转窑，还是玻璃厂的熔池，工作环境都极其恶劣——动辄一千五六百度的高温，还有化学侵蚀、机械冲刷、温度剧变……普通的耐火砖可能用几个月就垮了。而耐火材料的性能，很大程度上取决于它的“ microstructure ”——微观结构。就像盖房子，如果只用大石头，缝隙大，不结实;配上小石子、沙子、水泥，才能填实空隙，形成致密坚固的结构。棕刚玉微粉在耐火材料里起的就是“填缝”“增强”的作用。

三、四大关键应用，一个都不能少

1. 不定形耐火材料的“骨架增强剂”

不定形耐火材料(浇注料、捣打料、喷涂料)现在是市场主流，施工灵活，整体性好。但这里有个难题——如何保证施工体在高温下不开裂、强度高?

棕刚玉微粉在这里扮演了关键角色。它粒径小，能填充在骨料颗粒之间的空隙中，优化颗粒级配，使堆积更紧密。更重要的是，在高温下，这些微粉会发生一系列物理化学变化，促进烧结，形成陶瓷结合，大幅提高材料的中温和高温强度。唐山有家耐火材料厂，专门给钢厂做高炉出铁沟的浇注料。以前他们的料在1400℃高温抗折强度总上不去，后来在配方里加了8%的特定粒度棕刚玉微粉，强度提高了30%以上，客户反馈沟龄延长了将近20%。厂长后来开玩笑说：“这点微粉，比多加多少粗骨料都管用。”

2. 耐火涂料的“性能担当”

耐火涂料是直接接触火焰或熔体的工作面保护层，要求极高。既要耐高温、抗侵蚀，还要有良好的附着力和施工性。棕刚玉微粉在这里的优势非常明显：粒径细，容易形成细腻的涂层表面，减少孔隙;本身是高温相，能显著提高涂层的耐火度和抗侵蚀性;合适的粒度分布能改善涂料的流变性能，便于喷涂或刷涂。我认识一个浙江的老板，专做石化行业裂解炉的耐火涂料。他说以前用普通原料，涂层经常出现龟裂、剥落。后来调整配方，加入了经表面处理的棕刚玉微粉，涂层的致密性和抗热震性明显改善。“现在我们的涂料，在急冷急热条件下，循环次数能提高一倍以上。”

3. 特种耐火制品的“改性大师”

对于一些高端应用场景，比如钢铁连铸的滑板、长水口，或者化工行业的反应器内衬，对耐火材料的要求近乎苛刻。这些特种制品往往需要添加各种微粉进行改性。

棕刚玉微粉在这里的作用很微妙——它不仅能改善烧结性能，还能通过固溶、钉扎等机制，抑制晶粒异常长大，细化显微结构，从而提高材料的抗热震性和抗侵蚀性。山西有家企业做铝碳质滑板，以前产品在使用中经常出现裂纹。他们的技术总工花了半年时间，调整棕刚玉微粉的添加量和粒度组成，最终找到了最佳配比。改进后的滑板，连浇炉数从原来的8炉提高到15炉以上，成了他们的拳头产品。

4. 修补材料的“融合剂”

耐火材料在使用中难免损坏，现场修补是常态。但新老材料的结合一直是个难题——结合不好，修补处就是薄弱环节，用不了多久又会坏。棕刚玉微粉在这里起到了“承上启下”的作用。它的活性较高，既能与旧材料表面较好地结合，又能融入新材料的基质中，提高修补层的整体性和强度。很多修补料配方里，棕刚玉微粉都是关键组分之一。

四、用好这东西，得有真功夫

当然，不是简单往料里加点微粉就万事大吉了。用得好不好，效果天差地别。粒度搭配是门学问：微粉不是越细越好。要根据基体材料的粒度分布，选择合适粒径的微粉，形成最紧密的堆积。有时候还需要几种不同粒径的微粉复配使用。河南有家厂子，他们的技术诀窍就是用三种粒度分布的棕刚玉微粉按特定比例搭配，效果比用单一粒度的好很多。

表面处理有讲究：有些应用场景下，需要对棕刚玉微粉进行表面处理，改善它的分散性，或者促进它与基体的结合。比如用硅烷偶联剂处理，能提高微粉在有机结合体系中的相容性。添加量要恰到好处：加少了效果不明显，加多了可能适得其反——影响施工性能，或者导致烧结过度产生裂纹。一般要根据材料体系和应用条件，通过实验确定最佳添加范围。通常这个范围在3%-15%之间，但具体多少，就得看各家的本事了。

五、未来趋势：精细化和功能化

聊了这么多现状，最后说说未来的发展。我觉得棕刚玉微粉在耐火材料中的应用，会朝着两个方向深化：一是更精细化。随着检测技术和制备技术的进步，对微粉的粒度分布、颗粒形貌、化学成分的控制会越来越精准。比如球形化处理，能进一步提高堆积密度;更窄的粒度分布，能让性能更可控。二是功能化复合。单纯的棕刚玉微粉可能难以满足未来更苛刻的要求。通过复合、掺杂、包裹等技术，开发具有特殊功能(如自修复、抗氧化、抗渗透)的复合微粉，会是重要的创新方向。已经有研究机构在探索纳米级棕刚玉复合微粉，据说在实验室里表现很惊艳。

耐火材料这个行业，很多时候就像老中医抓药——同样的几味药材，配伍不同，剂量不同，效果就千差万别。棕刚玉微粉就是这样一味“药材”，看似普通，用得巧了，就能让整个“方子”的药效提升一个档次。每次我看到那些在高温窑炉里坚守岗位的耐火材料，就会想起这里面可能就有棕刚玉微粉的贡献。它不显眼，不张扬，却实实在在支撑着钢铁、水泥、玻璃这些基础工业的运转。也许这就是工业材料的魅力吧——没有花哨的外表，没有动人的故事，只有实实在在的性能，和那些懂行的老师傅们才会心一笑的“门道”。而这个门道，正是我们这个行业最宝贵的东西。
