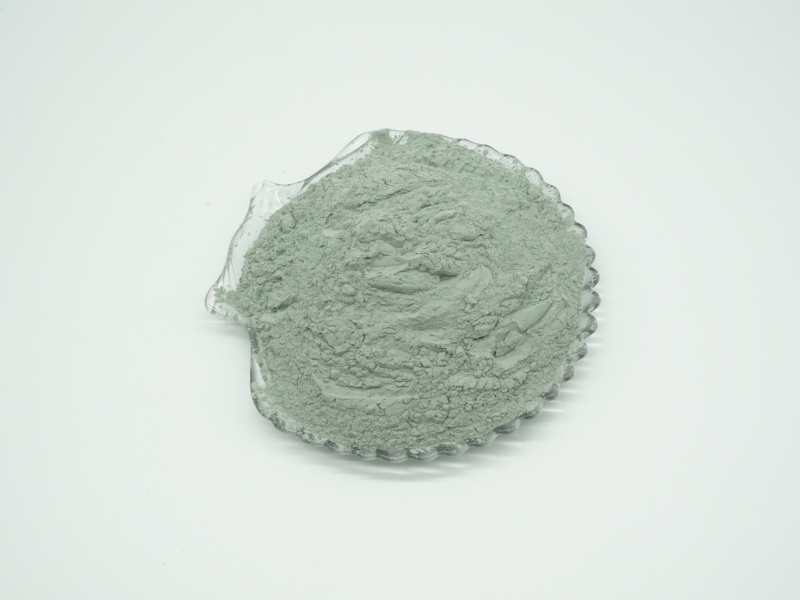

绿碳化硅微粉的纳米化技术与应用前景

熟悉磨料粉体行业的朋友都清楚，绿碳化硅微粉一直是精密加工领域的优质材料。它硬度高、导热性好、化学性质稳定，还具备不错的耐磨性，传统的微米级绿碳化硅微粉，早已广泛用于工件抛光、打磨、耐火材料等常规场景。但随着新材料、半导体、精密光学行业的飞速发展，普通粒径的碳化硅微粉，已经很难满足纳米级加工、高精度器件制造的需求。也正因如此，绿碳化硅微粉的纳米化技术成为了行业研发热点，也让这种老牌工业材料解锁了全新的发展潜力。

简单来说，绿碳化硅纳米化，就是通过专业工艺，把常规的微米级颗粒，细化到纳米级别，同时优化颗粒均匀度、纯度和分散性。可能很多人觉得只是粒径变小了，本质区别不大，但实际应用中，纳米化后的绿碳化硅，性能实现了质的提升。它的比表面积大幅增加，表面活性更强，导热、抛光、吸附性能都远超普通微粉，能适配各类超高精度的新兴产业场景，这也是这项技术被行业重点关注的核心原因。

目前行业主流的绿碳化硅纳米化技术，大多是物理和化学工艺相结合，实操性强且适合量产。最常用的是湿法超细研磨技术，通过高能砂磨、球磨设备，搭配专用分散剂，对提纯后的绿碳化硅原料进行精细化研磨，循序渐进打碎大颗粒，同时避免颗粒团聚结块。这种工艺的优势是操作简单、成本可控，产出的纳米粉体粒径均匀，杂质含量低，非常适合工业化批量生产。

除此之外，气相合成法、等离子体法等精细化纳米技术，多用于高端科研和高精密材料制备。这类工艺生产的纳米绿碳化硅纯度极高、颗粒形貌规整，几乎没有缺陷，不过生产成本相对较高，目前还未全面普及。行业内也在持续优化工艺，目的就是在保证粉体品质的前提下，降低量产成本，让高端纳米碳化硅走出实验室，大规模投入市场应用。同时，配套的表面改性技术也至关重要，能解决纳米颗粒易团聚、分散性差的通病，让粉体在水溶液、树脂体系中稳定存在。

技术的升级，最终都是为了落地应用，纳米化绿碳化硅的应用场景，可以说是拓宽了不止一个维度。在半导体与精密抛光领域，它的优势尤为突出。传统抛光微粉容易在芯片、光学镜片、蓝宝石基材表面产生细微划痕，而纳米绿碳化硅颗粒细小、硬度适中，抛光过程均匀温和，能够实现原子级精密抛光，完美适配晶圆、光学玻璃、精密陶瓷的超精细加工，是高端抛光液的核心原料。

在新能源行业，纳米绿碳化硅也有亮眼表现。凭借优异的导热、耐高温、绝缘性能，它可以作为锂电池、储能设备的导热填充材料，提升电池散热效率，降低高温工作风险，有效延长电池使用寿命。同时，在光伏组件、新能源器件的防护涂层中添加该材料，能大幅提升涂层的耐磨、抗老化、耐腐蚀性能，让新能源设备更适配户外复杂工况。

另外，新型复合材料、高端耐火材料领域也迎来了新机遇。将纳米绿碳化硅掺杂到陶瓷、树脂、金属复合材料中，能够显著提升材料的强度、韧性和耐热性，可用于航空航天、精密机械的核心零部件制备。在高端耐火建材中使用，能有效提升材料的抗冲刷、耐高温能力，适配工业高温窑炉、特种建筑的严苛使用需求。

从行业发展趋势来看，绿碳化硅纳米化技术，彻底打破了传统磨料材料的应用局限。过去绿碳化硅只能用于普通打磨抛光，如今通过纳米技术升级，成功跻身高端新材料行列。目前国内相关技术还在持续迭代，量产工艺不断成熟，成本逐步下探，产业化落地速度越来越快。

总而言之，纳米化是绿碳化硅行业转型升级的必经之路。随着半导体、新能源、高端精密制造产业持续爆发，市场对高精度、高性能纳米粉体材料的需求会持续攀升。凭借优异的综合性能，纳米绿碳化硅未来的应用场景会持续拓宽，替代传统低端粉体材料已成必然，行业整体拥有十分广阔的发展前景。
