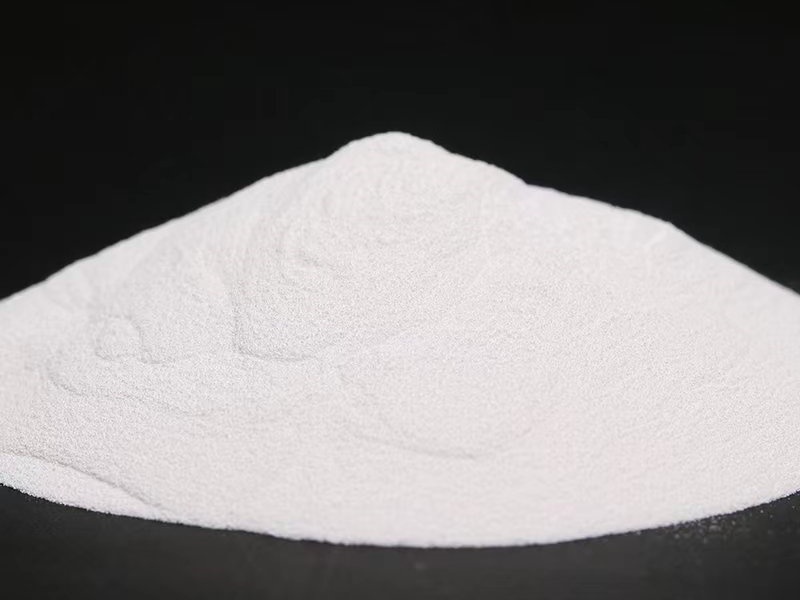

氧化锆砂在半导体封装材料中的作用

现在的半导体行业朝着小型化、高精度、高稳定性飞速发展，我们日常用到的手机、芯片、储能模组，内部的半导体封装工艺要求都越来越严苛。很多人关注芯片的制程工艺，却容易忽略不起眼的封装材料。其实封装是保护芯片的最后一道关键屏障，直接决定芯片的使用寿命和运行稳定性。而氧化锆砂凭借耐磨、高绝缘、低膨胀、耐腐蚀的独特优势，如今已经成为高端半导体封装材料里的核心填料，在行业里的应用越来越普遍。

做半导体封装的从业者都清楚，传统封装填料大多使用石英砂、普通氧化铝粉体，这类材料成本低、取材方便，但短板很明显。它们热膨胀系数偏高，绝缘性能一般，而且硬度不均匀，封装后容易出现应力不均、受热开裂的情况。尤其是现在超薄芯片、精密贴片元件越来越多，普通填料已经跟不上高精度封装的需求。这也是近几年氧化锆砂慢慢替代传统填料，成为行业新宠的主要原因。

相比于传统填料，氧化锆砂的适配性可以说是为半导体封装量身打造的。首先它最突出的优势就是热膨胀系数极低。芯片在工作过程中会持续发热，温度反复升降，如果封装材料热胀冷缩幅度大，就会和芯片基材产生应力偏差，久而久之出现脱层、开裂、引脚脱落等故障。氧化锆砂能最大程度抵消温度变化带来的形变问题，让封装结构保持稳定，从根源上提升芯片的耐热抗老化性能。

其次，优异的绝缘性能是它的核心亮点。半导体封装最忌讳漏电、导电干扰，氧化锆砂本身绝缘性极佳，填充在环氧树脂、塑封料中，可以有效提升整体封装体系的绝缘强度，避免元器件工作时出现微漏电、信号干扰等问题，保障芯片电路稳定运行。对于高精度、高频工作的半导体器件来说，这点至关重要。

除此之外，氧化锆砂颗粒均匀、硬度适中、韧性强，不会像部分硬质填料那样磨损精密电路，也不容易出现粉体破碎、杂质析出的情况。在封装塑封、底部填充、灌封胶等材料中加入改性氧化锆砂，能够显著提升封装体的硬度、耐磨性和抗压强度，让芯片在运输、安装、长期使用中，不容易受到外力挤压损坏。

在实际封装工艺中，氧化锆砂的作用覆盖了多个核心环节。最常见的是环氧塑封料填充，这是半导体封装最主流的方式，超细高纯氧化锆砂经过改性处理后，能均匀分散在塑封树脂中，既可以降低材料收缩率，又能提升整体致密性，杜绝气泡、孔隙等工艺缺陷，让封装成品良品率大幅提升。

同时在芯片底部填充胶、精密元器件灌封材料中，氧化锆砂的应用也十分关键。轻薄化芯片结构脆弱，传统填充材料弹性差、稳定性弱，添加氧化锆砂后，填充胶体的韧性、耐热性和尺寸稳定性都会明显提升，能很好缓冲外力冲击和温度波动带来的影响，有效保护芯片焊点和精密线路。

从行业实际落地效果来看，使用氧化锆砂作为封装填料的半导体产品，耐高温性、抗老化性、尺寸稳定性都优于传统方案，尤其适配车载芯片、工业控制芯片、高端存储芯片等高可靠性场景。这类芯片常年处于高温、震动、复杂电磁环境中，对封装质量要求极高，氧化锆砂的加持能大幅降低产品故障率，延长设备使用寿命。

客观来说，目前高纯超细氧化锆砂的成本比传统填料略高，但综合产品良品率、后期返修率、产品使用寿命来看，整体性价比反而更高。随着粉体提纯、分级、改性技术不断成熟，氧化锆砂的量产成本正在稳步下降，未来会在中低端半导体封装中逐步普及。

总的来说，半导体封装的核心竞争，很大一部分是封装材料的竞争。氧化锆砂凭借低膨胀、高绝缘、高稳定、高强度的综合优势，解决了传统封装材料的诸多痛点。在半导体产业持续升级、元器件精度不断提升的大趋势下，氧化锆砂在封装领域的应用会持续拓宽，成为高端半导体封装产业不可或缺的核心功能性填料，拥有非常广阔的发展前景。
