白刚玉的化学成分对性能的影响

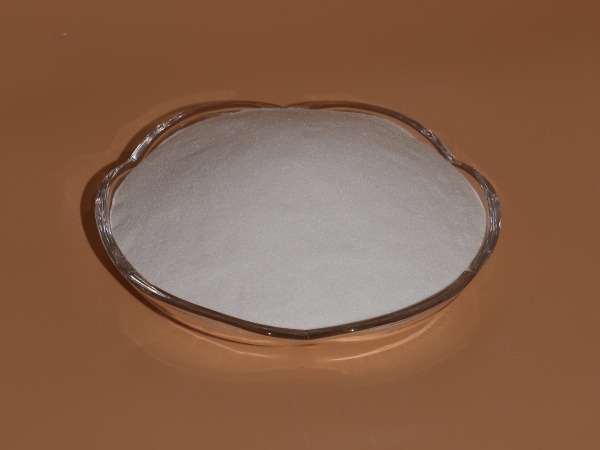

很多做磨料的同行都知道，白刚玉是氧化铝经过高温熔融结晶做成的，看着只是白色颗粒，可它里面化学成分的细微差别，就能直接改变成品的硬度、韧性、耐用度。不少新人采购的时候只看价格，忽略成分指标，最后用到砂轮、喷砂或者耐火材料上才发现，产品达不到预期效果，白白增加成本。今天就结合实际生产经验，聊聊白刚玉化学成分到底怎么影响它的各项性能。

白刚玉最核心的成分就是 α- 氧化铝，行业里优等品白刚玉 Al₂O₃含量一般要≥99%。氧化铝是白刚玉晶体的骨架，含量越高，晶体结构越完整，硬度就越高。我们平时检测能发现，氧化铝 99.5% 以上的白刚玉，莫氏硬度能稳定在 9.0.磨削的时候切削锋利，用来做精密磨削砂轮、喷砂抛光，打磨工件的效率更高。反过来，如果氧化铝含量降到 98% 甚至更低，杂质占比变多，晶体内部就容易出现微小裂隙，硬度跟着往下掉。做磨削加工时，磨粒很容易提前碎裂，还没磨多少就崩掉，耗材损耗会明显变快，不适合精加工场景。

除了主成分氧化铝，里面的各类杂质，才是日常生产里最需要盯紧的，常见的有氧化钠、氧化硅、氧化铁、氧化钙、氧化镁这几类。先说氧化钠，这是白刚玉里最麻烦的杂质。熔融生产时，原料里的钠元素在高温下会和氧化铝结合，生成 β- 氧化铝。这种物质本身几乎没有磨削能力，还会破坏晶体的致密性。氧化钠含量高的白刚玉，内部气孔变多，韧性变差，做成砂轮之后，高温工况下还容易出现强度衰减，砂轮更容易开裂。所以高端白刚玉产品，都会严格控制氧化钠，尽量压到 0.3% 以内。

氧化硅和氧化钙、氧化镁属于助熔类杂质。少量存在问题不大，但一旦超标，会降低白刚玉的熔融结晶温度，晶体晶粒会变得粗大，晶粒之间的结合面强度下降。这类杂质多的磨料，颗粒脆性大，受力之后容易碎成细粉。如果是做耐火材料，杂质多会降低耐火度，高温环境下更容易产生液相，材料软化变形;要是用来做喷砂，磨粒不耐冲击，反复撞击工件很快粉化，粉尘变多，清理效果大打折扣。

氧化铁含量虽然占比很小，但影响肉眼就能看出来。氧化铁高的白刚玉，白度会下降，微微发黄，不光外观不好看，还会降低磨料的耐腐蚀性能。在加工不锈钢这类容易氧化的工件时，含铁杂质还可能给工件表面留下污染斑点，精密抛光场景基本不能用。一般精加工用的白刚玉，氧化铁含量都会控制在 0.1% 以下。

化学成分还会直接影响白刚玉的韧性。很多人误以为硬度越高就越好，其实不是。如果氧化铝纯度很高，但晶粒内部有大量杂质形成的晶界缺陷，硬度够，韧性却很差，磨粒一碰就碎，只适合轻切削抛光;杂质控制得当，晶体完整均匀的白刚玉，硬度和韧性平衡得更好，既能保持锋利切削，又不容易非正常崩裂，适合重负荷磨削。

在实际选型的时候，不能单纯盯着氧化铝一个指标。比如普通喷砂除锈，不用追求 99.5% 超高纯度，选择氧化铝 99% 左右、杂质控制合格的产品就能满足需求，成本更低;但像刀具刃磨、精密轴承抛光，就得选高铝低钠的优等白刚玉，减少工件划伤，保证加工精度。耐火领域用的白刚玉，重点严控氧化钠、氧化硅，保证高温稳定性。

总的来说，白刚玉的化学成分是决定它性能的根本。氧化铝纯度奠定基础硬度，各类杂质则在晶体内部埋下隐患。做生产、采购的朋友，拿到货不要只看样品外观，一定要核对成分检测报告，结合自己的使用场景挑选合适的品级。合理把控成分，才能在保证使用效果的同时，控制耗材成本，避免因为材料性能不匹配带来返工、损耗等一系列麻烦。
