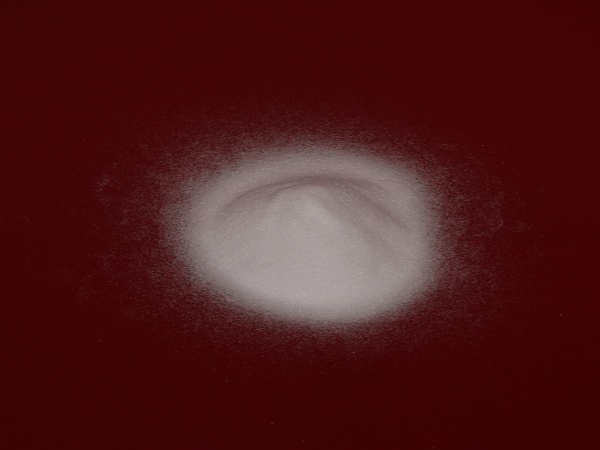

白刚玉砂在半导体行业的特殊要求

很多人以为白刚玉砂只是普通的打磨耗材，只要硬度够、颗粒均匀就能通用，其实完全不是这样。在五金、普通喷砂场景能用的白刚玉，放到半导体行业基本都无法达标。半导体芯片、石英器件、精密晶圆设备的加工环境极其严苛，一点点杂质、细微划痕或者离子残留，都可能造成电路漏电、芯片失效，甚至整批产品报废。所以半导体专用白刚玉砂，有着远超普通工业用料的专属标准，不管是化学成分、颗粒精度还是洁净度，要求都近乎苛刻。

首先最核心的，就是超高纯度、极低有害杂质，这是半导体用料的底线。普通白刚玉氧化铝含量99%就能满足常规使用，但半导体领域必须选用99.5%以上的高纯α-氧化铝材质，部分高端制程甚至要求达到99.9%。最关键的是严控各类有害微量元素，尤其是钠、铁、钾以及铀、钍等放射性元素。碱金属杂质含量必须控制在ppm级别，铁氧化物含量不得超过0.05%。

可能很多外行不理解，为什么这点杂质都不能有?我结合实操经验说下原因：钠、钾这类碱金属离子，在半导体高温加工和通电工况下极易析出，会附着在晶圆、石英腔体表面，造成电路漂移、绝缘性下降，直接导致芯片性能不稳定。而铁杂质会在器件表面形成微污点，产生金属污染，彻底破坏半导体器件的精密结构。至于放射性元素，哪怕含量微乎其微，也可能引发芯片软错误，这是高端半导体制程绝对禁止的隐患。

其次是颗粒精度与形貌的极致管控，这也是区别普通白刚玉的关键。普通喷砂用白刚玉，粒度偏差大、颗粒棱角杂乱都没关系，但半导体行业多用于石英环、晶圆载具、精密设备腔体的喷砂抛光与修复，对粒度要求极高。行业通用F150、F180、F220等精准粒度，必须经过多级水力分级，颗粒大小跨度严格控制，不能出现超大颗粒和超细粉尘。

颗粒形貌也有硬性要求，需要规整的等积棱角结构，不能有畸形颗粒、碎粉粘连。这种颗粒打磨时受力均匀，去除材料精准可控，不会产生过深划痕，能保证器件表面平整度。同时粉尘极少，加工后残留的细微碎屑，通过高纯水超声清洗就能彻底清理干净，完全满足洁净室的无尘标准，不会残留嵌砂、黑点等瑕疵。

再者就是化学稳定性与无残留特性。半导体加工全程在无尘、高精密环境中进行，所用耗材必须具备极强的耐酸碱、耐高温性能。半导体专用白刚玉经过高温电熔提纯，晶体结构致密稳定，不会在加工、清洗、高温制程中发生化学反应，不会析出游离硅、氧化物等有害物质。不管是常温喷砂抛光，还是后续高温工艺处理，都不会对半导体器件造成二次污染，这是普通低纯度白刚玉完全做不到的。

还有一个很容易被忽略的点，就是低应力、低损伤要求。芯片、石英衬底这类材料质地精密、脆性极大，普通磨料冲击力不稳定，很容易造成工件表层微裂纹、内部应力残留。而达标半导体白刚玉砂，硬度均匀、冲击力度柔和可控，既能精准完成表面抛光、旧层翻新作业，又不会损伤工件基底，最大程度保障器件结构完整性，大幅提升产品良品率。

最后总结一下，半导体行业对白刚玉砂的核心需求，说白了就是“纯净、精准、稳定、无残留”。普通工业白刚玉看重性价比和基础磨削性能，而半导体用料优先保障精密性和安全性，每一项指标都直接关联产品良率。我们选材时，绝对不能用普通磨料替代，必须认准高纯低钠、粒度精准、无重金属污染的专用型号，严格匹配半导体精密加工的严苛标准，才能避免生产损耗和质量事故。
